کارت اکسپنشن plc زیمنس s7 200 برای کنترل استپر و سروو مدل em253کارت اکستنشن (ماژول پوزیشنینگ) پی‌ال‌سی زیمنس مدل EM253، مناسب برای سری S7-200، جهت کنترل موقعیت موتورهای استپر و سروو با قابلیت تولید پالس تا فرکانس ۲۰۰ کیلوهرتز. این ماژول به‌صورت کنترل حلقه باز (Open Loop) کار می‌کند و برنامه‌نویسی آن با نرم‌افزار STEP 7-Micro/WIN انجام می‌شود.
Warning: Undefined variable $bio_img in /home/h410174/public_html/shop/wp-content/themes/parskala/woocommerce/single-product/tabs/description.php on line 65

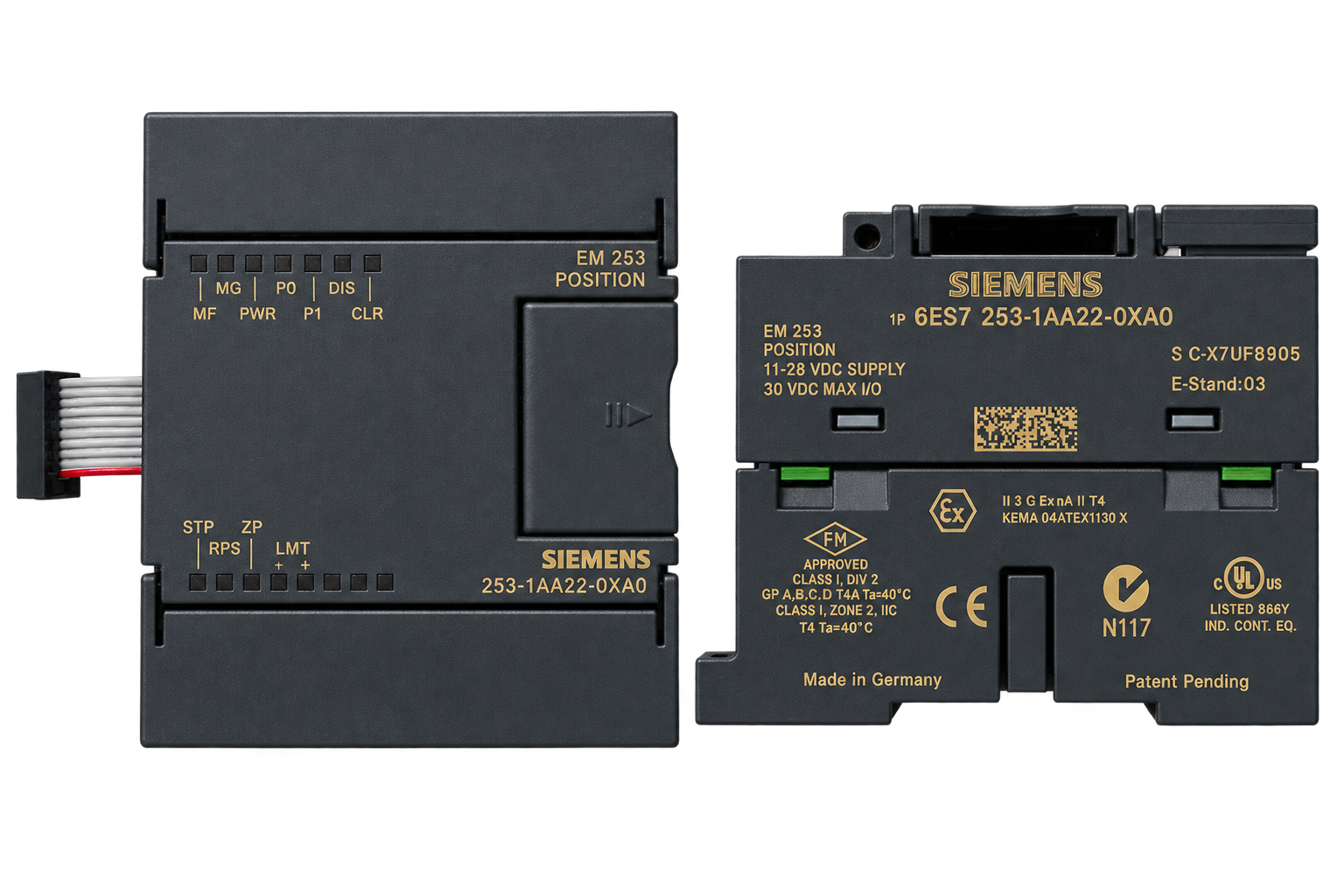

کارت اکستنشن (ماژول پوزیشنینگ) زیمنس، مدل EM253
ماژول EM253 یکی از ماژول‌های تابعی (Function Module) خانواده SIMATIC S7-200 شرکت زیمنس آلمان است که به‌طور اختصاصی برای وظایف موقعیت‌دهی (Positioning) تک‌محوره طراحی شده. این کارت برخلاف ماژول‌های ساده توسعه ورودی/خروجی، وظیفه‌ی تولید پالس‌های دقیق برای کنترل حرکت، سرعت و موقعیت موتورهای استپر و سروو را بر عهده دارد و به‌صورت مستقل از CPU اصلی، وظیفه‌ی موقعیت‌دهی را انجام می‌دهد.
مشخصات فنی اصلی:
- مدل: EM253
- سازنده: Siemens (آلمان)
- سری سازگار: SIMATIC S7-200 (CPU22X)
- نوع ماژول: ماژول پوزیشنینگ (Positioning Module)
- کاربرد: کنترل موتورهای استپر (Stepper) و سروو درایو (Servo Drive)
- نوع کنترل: حلقه باز (Open Loop Control)
- حداکثر فرکانس پالس: تا ۲۰۰,۰۰۰ پالس در ثانیه (200 kHz)
- رابط پالس: خروجی پالس برای تعیین موقعیت، سرعت و جهت حرکت
- تعداد ورودی دیجیتال: ۵ ورودی
- تعداد خروجی پالس: خروجی‌های پالسی برای درایو + خروجی‌های کنترلی جانبی
- ولتاژ تغذیه: ۲۴ ولت DC (محدوده ۱۱ تا ۳۰ ولت DC)
- جریان مصرفی: حدود ۱۳۰ تا ۳۰۰ میلی‌آمپر
- ابعاد: حدود ۸۰ × ۷۱.۲ × ۶۲ میلی‌متر
- نرم‌افزار پیکربندی: STEP 7-Micro/WIN (نسخه ۳.۲ به بالا)، دارای ویزارد گرافیکی برای پارامتردهی سریع
- قابلیت‌ها: حرکت مطلق و نسبی (Absolute/Relative Traversing)، جاگ دستی (Manual Jogging)، کنترل پیوسته محور
نکته فنی مهم:
این ماژول به‌صورت مستقیم موتور استپر یا سروو را درایو نمی‌کند، بلکه پالس‌های Step/Direction (یا سیگنال‌های مشابه) تولید می‌کند که باید به یک درایور/کنترلر موتور (Stepper Driver یا Servo Amplifier) متصل شود تا موتور را حرکت دهد.
کاربردها:
- کنترل دقیق موقعیت در ماشین‌آلات صنعتی تک‌محوره
- سیستم‌های تغذیه و تنظیم موقعیت قطعات (Feeding Systems)
- خطوط تولید نیازمند حرکت دقیق و تکرارپذیر
- پروژه‌هایی که از موتور استپر یا سروو با درایور جانبی استفاده می‌کنند
