کارت اکسپنشن دمای دلتا مدل dtc1000rکنترلر/کارت اکستنشن دما دلتا مدل DTC1000R، از سری DTC، ماژول مستر (Master Module) برای کنترل دقیق دما با ورودی جهانی (ترموکوپل، RTD، ولتاژ و جریان) و خروجی رله‌ای. نصب روی ریل DIN، بدون نمایشگر، دارای الگوریتم PID، پروتکل ارتباطی RS-485 (Modbus)، مناسب برای پروژه‌های صنعتی که نیاز به کنترل چندنقطه‌ای دما دارند (مانند دستگاه‌های ادج‌بندینگ، کوره‌ها و خطوط تولید).
Warning: Undefined variable $bio_img in /home/h410174/public_html/shop/wp-content/themes/parskala/woocommerce/single-product/tabs/description.php on line 65

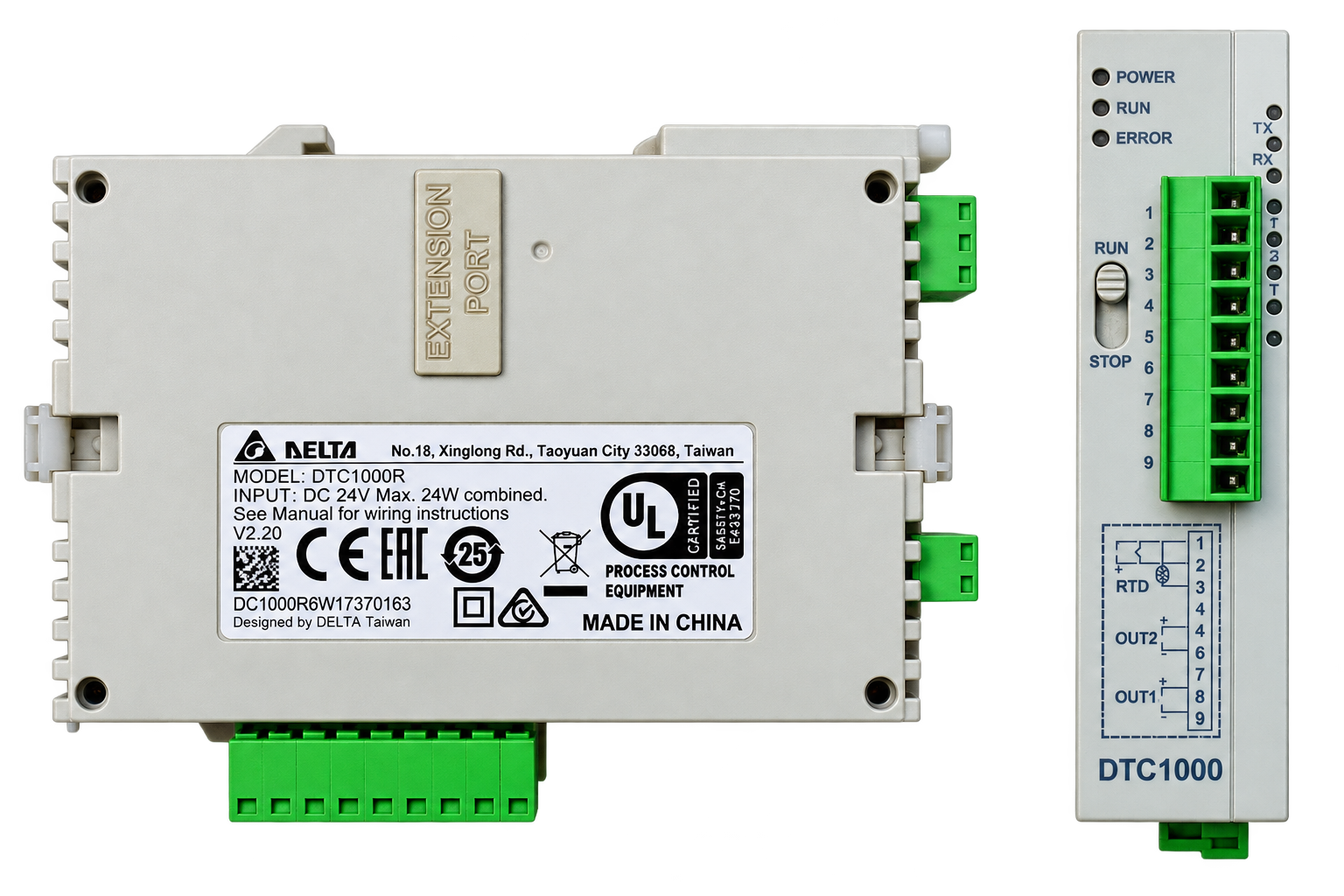

کنترلر دمای ماژولار دلتا، مدل DTC1000R
DTC1000R یکی از محصولات خانواده DTC series شرکت Delta Electronics است که به‌عنوان یک کنترلر دمای صنعتی با ساختار ماژولار و قابل توسعه طراحی شده. این محصول همان عملکرد و امکانات سری DTB دلتا را دارد، با این تفاوت که فاقد نمایشگر است و روی ریل DIN نصب می‌شود؛ به همین دلیل برای پروژه‌هایی که نیاز به مانیتورینگ و کنترل هم‌زمان چندین نقطه دمایی در فضای کم دارند بسیار مناسب است.
مشخصات فنی اصلی:
مدل: DTC1000R
سازنده: Delta Electronics (تایوان)
سری: DTC (ماژول مستر / Master Module)
نوع نصب: ریل DIN
نمایشگر: ندارد (نسخه بدون دیسپلی؛ همان عملکرد سری DTB با ساختار فشرده‌تر)
ولتاژ تغذیه: ۲۴ ولت DC (محدوده کاری ۹۰٪ تا ۱۱۰٪ ولتاژ نامی)
نوع خروجی: رله‌ای (خروجی ۱ و خروجی ۲ هر دو رله)
کنترل دو حلقه (Dual Loop): قابلیت کنترل هم‌زمان گرمایش و سرمایش
حالت‌های کنترلی: PID، ON/OFF، دستی (Manual)، یا کنترل برنامه‌ای PID (Ramp/Soak)
قابلیت Auto-tuning: دارد
انواع سنسور قابل اتصال:
ترموکوپل: K, J, T, E, N, R, S, B, L, U, TXK
RTD پلاتینی سه‌سیمه: Pt100, JPt100
ورودی آنالوگ: 0-5V، 0-10V، 0-20mA، 4-20mA، 0-50mV
دقت نمایش: ۰.۳٪ از تمام مقیاس (Full Scale)
محدوده ستینگ دما: از ۱۹۹۹- تا ۹۹۹۹ (بسته به نوع سنسور)
ارتباط سریال: پورت RS-485 داخلی، پروتکل Modbus (ASCII/RTU)، نرخ انتقال ۲۴۰۰ تا ۳۸۴۰۰ بیت بر ثانیه
زمان نمونه‌برداری: ترموکوپل/RTD: ۰.۴ ثانیه — ورودی آنالوگ: ۰.۱۵ ثانیه
قابلیت برنامه‌ریزی: تا ۶۴ گروه دما و زمان کنترل مختلف
آلارم: حداکثر ۲ گروه آلارم، هر گروه با ۱۲ حالت آلارم مختلف
قابلیت توسعه: هر واحد اصلی (Master) قابلیت اتصال تا ۷ ماژول توسعه (Extension Module) را دارد
امنیت: پسورد ۳ سطحی برای جلوگیری از دستکاری غیرمجاز
ابعاد پنل: از ۴۸×۲۴ میلی‌متر تا ۹۶×۹۶ میلی‌متر (بسته به مدل، مطابق استانداردهای بین‌المللی)
کاربردها:
کنترل دمای کوره‌ها و تجهیزات حرارتی صنعتی
ماشین‌آلات ادج‌بندینگ (Edgebanding) و صنایع چوب و MDF
سیستم‌های HVAC و تهویه صنعتی
خطوط تولید نیازمند کنترل هم‌زمان چند نقطه دمایی با اتصال به شبکه Modbus
