کارت اکسپنشن پی ال سی زیمنس مدل em221 مناسب برای سری s7 200کارت اکستنشن (ماژول توسعه) پی‌ال‌سی زیمنس مدل EM221، مناسب برای سری S7-200، جهت افزایش تعداد ورودی‌های دیجیتال پی‌ال‌سی. این ماژول در نسخه‌های مختلف (۸ یا ۱۶ ورودی، با ولتاژ ۲۴ ولت DC یا ۱۲۰/۲۳۰ ولت AC) عرضه می‌شود و برای پروژه‌هایی که تعداد ورودی داخلی CPU کافی نیست، مورد استفاده قرار می‌گیرد.
Warning: Undefined variable $bio_img in /home/h410174/public_html/shop/wp-content/themes/parskala/woocommerce/single-product/tabs/description.php on line 65

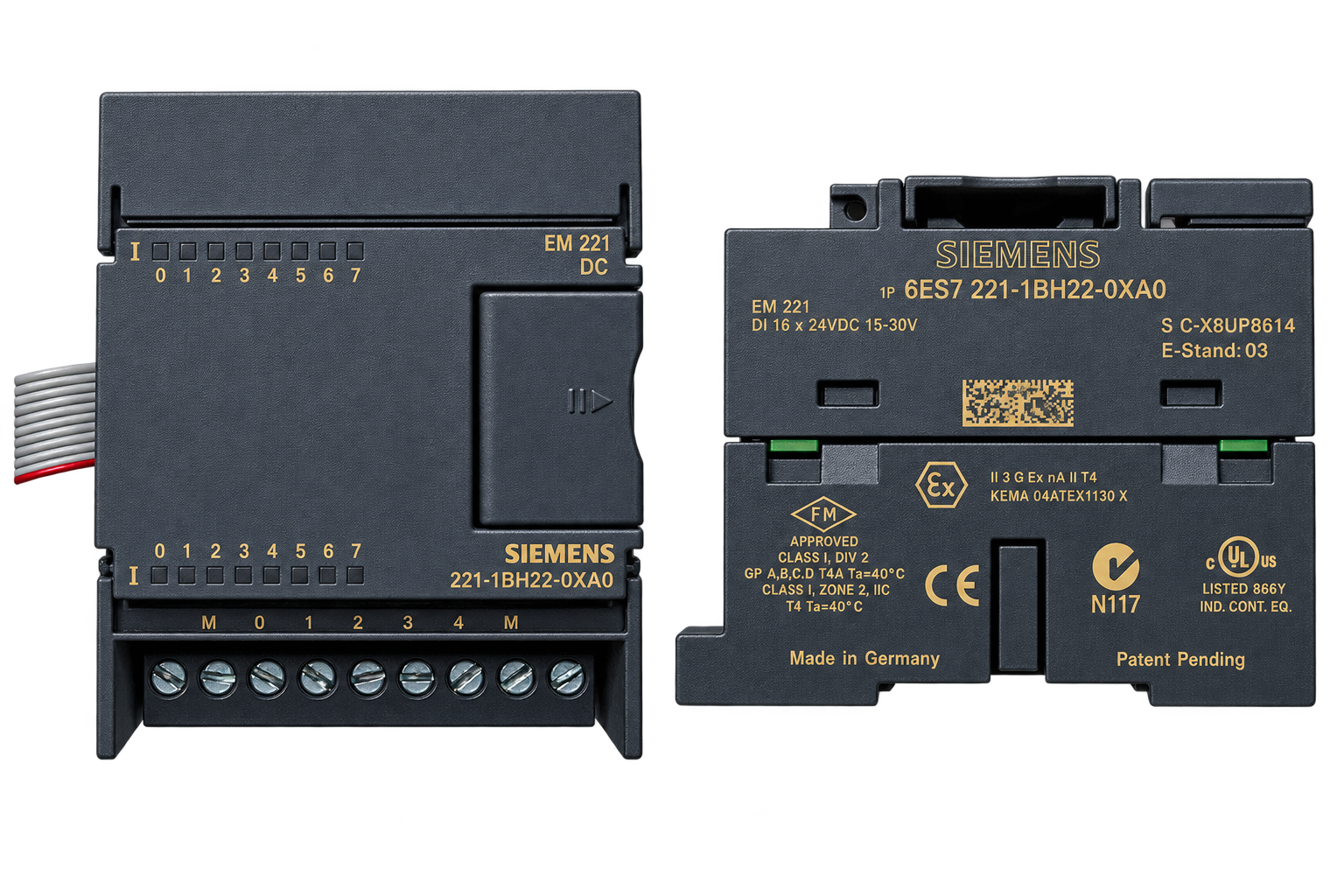

کارت اکستنشن (ماژول توسعه ورودی دیجیتال) زیمنس، مدل EM221
ماژول EM221 یکی از کارت‌های توسعه خانواده SIMATIC S7-200 شرکت زیمنس آلمان است. این ماژول به‌عنوان یک واحد توسعه (Expansion Module) به CPU اصلی پی‌ال‌سی سری S7-200 (مدل‌های CPU221، CPU222، CPU224، CPU224XP و CPU226) متصل می‌شود و در مواردی که ورودی‌های داخلی CPU برای پروژه کافی نباشد، تعداد ورودی‌های دیجیتال سیستم را افزایش می‌دهد.
مشخصات فنی اصلی:
- مدل: EM221
- سازنده: Siemens (آلمان)
- سری سازگار: SIMATIC S7-200 (CPU22X)
- نوع ماژول: ماژول توسعه ورودی دیجیتال (Digital Input Expansion Module)
- تعداد ورودی: بسته به نسخه، ۸ یا ۱۶ نقطه ورودی
- ولتاژ ورودی: ۲۴ ولت DC (رایج‌ترین نسخه) — نسخه‌های AC نیز با ولتاژ ۱۲۰ یا ۲۳۰ ولت موجودند
- نوع ورودی: Sink/Source (سینک یا سورس)، مطابق استاندارد IEC 1131-2 نوع ۱
- ایزولاسیون: ایزولاسیون نوری (Optical Isolation) بین ورودی و مدار منطقی
- زمان پاسخ: حداکثر ۱۵ میلی‌ثانیه (در نسخه AC)
- ابعاد فیزیکی: حدود ۹۰ × ۸۰ × ۶۲ میلی‌متر
- وزن: حدود ۲۰۰ گرم
- جریان مصرفی منطق ۵ ولت: از باس داخلی CPU تأمین می‌شود
- قابلیت اتصال: حداکثر تا ۲ ماژول توسعه قابل اتصال به برخی مدل‌های CPU سری S7-200
کاربردها:
- افزایش تعداد ورودی‌های دیجیتال در پروژه‌هایی که CPU اصلی ورودی کافی ندارد
- اتصال سنسورهای دیجیتال، لیمیت سوئیچ‌ها، شستی‌ها و کنتاکت‌های خشک به سیستم
- ارتقای پی‌ال‌سی‌های موجود بدون نیاز به تعویض کل سیستم
- کاربرد در تابلوهای برق صنعتی و پروژه‌های اتوماسیون کوچک و متوسط
