پی ال سی زلیو لاجیک مدل sr3 b261bdپی‌ال‌سی (رله هوشمند) زلیو لاجیک مدل SR3B261BD ساخت اشنایدر الکتریک فرانسه، دارای ۲۶ ورودی/خروجی (۱۶ ورودی دیجیتال + ۶ ورودی آنالوگ + ۱۰ خروجی رله‌ای)، تغذیه ۲۴ ولت DC، مجهز به نمایشگر LCD و ساعت داخلی (Clock)، مناسب برای اتوماسیون تابلوهای برق، کنترل ماشین‌آلات صنعتی کوچک و متوسط و سیستم‌های پمپاژ. نصب روی ریل DIN، برنامه‌نویسی با نرم‌افزار Zelio Soft 2 به دو روش لدر (Ladder) و FBD.
Warning: Undefined variable $bio_img in /home/h410174/public_html/shop/wp-content/themes/parskala/woocommerce/single-product/tabs/description.php on line 65

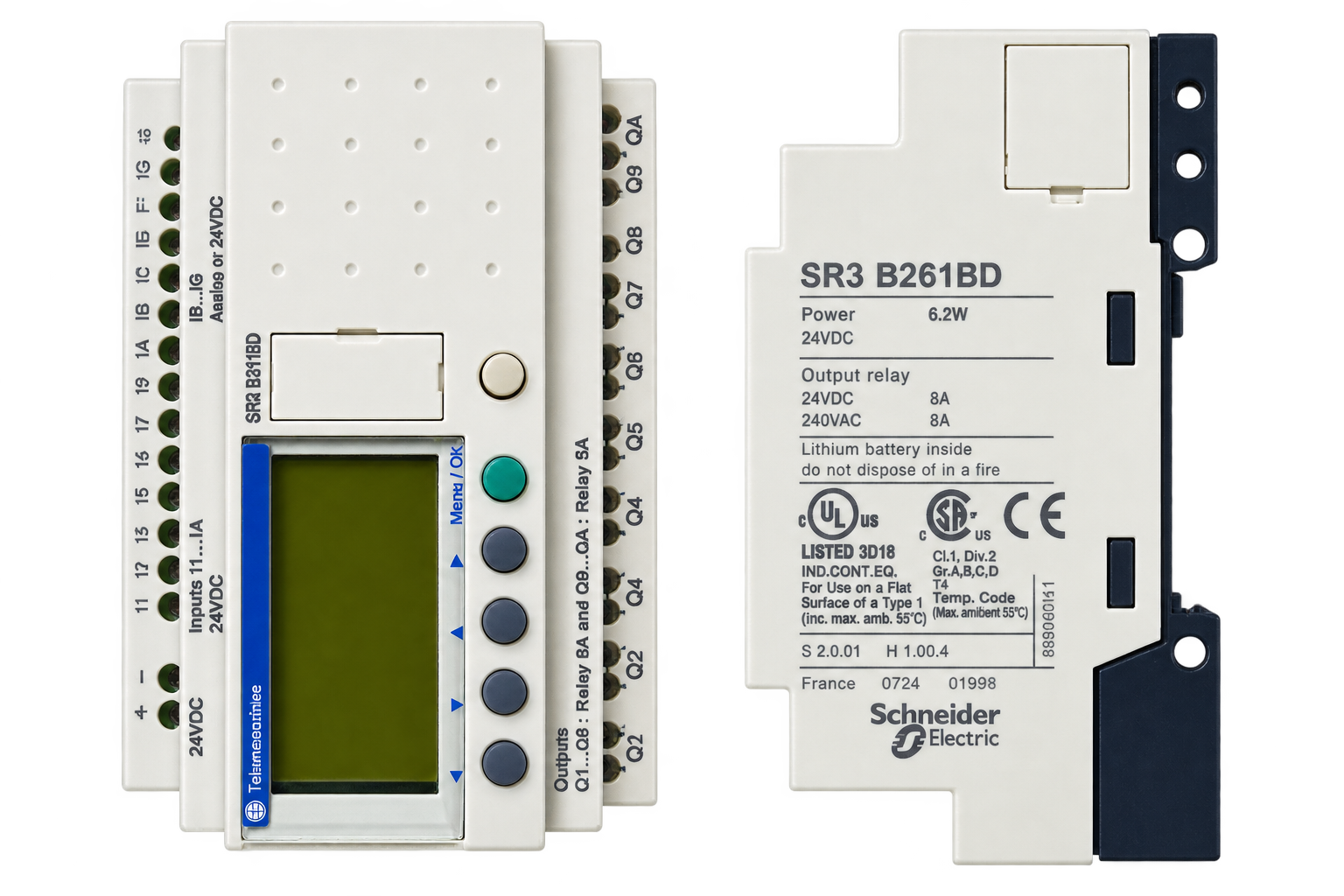

پی‌ال‌سی زلیو لاجیک اشنایدر الکتریک، مدل SR3B261BD
پی‌ال‌سی (رله قابل برنامه‌ریزی هوشمند) SR3B261BD یکی از محصولات سری Zelio Logic SR3 شرکت Schneider Electric فرانسه است که برای پروژه‌های اتوماسیون کوچک و متوسط صنعتی طراحی شده. این محصول به دلیل ابعاد فشرده، نصب آسان و برنامه‌نویسی ساده، جایگزین مناسبی برای مدارهای منطقی سیم‌کشی‌شده و کنتاکتوری در تابلوهای برق است.
مشخصات فنی اصلی:
- مدل: SR3B261BD
- سازنده: Schneider Electric (فرانسه) – برند Telemecanique
- ولتاژ تغذیه: ۲۴ ولت DC
- تعداد ورودی/خروجی کل: ۲۶ عدد
- ۱۶ ورودی دیجیتال (رزیستیو)
- ۶ ورودی آنالوگ
- ۱۰ خروجی رله‌ای
- جریان مصرفی: ۱۹۰ میلی‌آمپر (بدون توسعه) / ۳۰۰ میلی‌آمپر (با ماژول توسعه)
- نمایشگر: LCD بک‌لایت با ۶ دکمه ناوبری برای مانیتورینگ و تنظیم مستقیم روی دستگاه
- ساعت داخلی (Real-Time Clock): دارد، مناسب برای برنامه‌های زمان‌بندی‌شده
- حافظه برنامه: تا ۱۲۰ خط در حالت Ladder و تا ۲۰۰ خط در حالت FBD
- پشتیبان‌گیری از داده (EEPROM): تا ۱۰ سال بدون نیاز به تغذیه
- درجه حفاظت: IP40 (پنل جلو) / IP20 (ترمینال‌ها)
- نصب: روی ریل DIN استاندارد
- ابعاد: فوق‌العاده فشرده (حدود ۱۲۴.۶ × ۹۰ × ۵۹ میلی‌متر)
- ترمینال: پیچی (Screw-clamp) برای اتصال مطمئن سیم‌ها
- قابلیت توسعه: پشتیبانی از ماژول‌های توسعه ورودی/خروجی دیجیتال و آنالوگ و همچنین ماژول ارتباطی Modbus/Ethernet
نرم‌افزار برنامه‌نویسی:
برنامه‌نویسی این دستگاه با نرم‌افزار Zelio Soft 2 انجام می‌شود که رابط کاربری ساده‌ای دارد و برای افراد غیرمتخصص هم قابل یادگیری است. اتصال به کامپیوتر از طریق کابل سریال یا USB امکان‌پذیر است.
کاربردها:
- کنترل ماشین‌آلات صنعتی کوچک و متوسط
- اتوماسیون ساختمان (روشنایی، تهویه و…)
- سیستم‌های پمپاژ و کنترل تأسیسات
- جایگزینی مدارهای کنتاکتوری و تایمری در تابلوهای برق صنعتی
